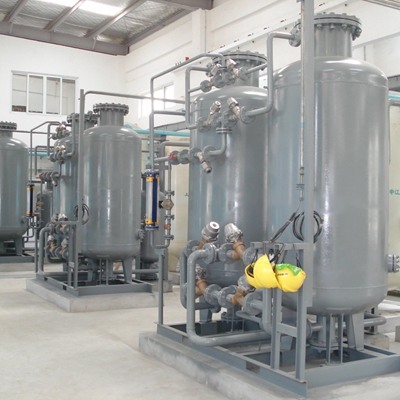

制氮機系統包括空壓機系統、壓縮空氣凈化系統、PSA吸附制氮系統和氮氣緩沖過濾系統?？諝饨?jīng)過壓縮、凈化和分離，最終產出純度≥99.9%的氮氣。

　　制氮機系統由空壓機系統、壓縮空氣凈化系統、PSA吸附制氮系統、氮氣緩沖過濾系統 四部分組成。

　?、?空壓系統

　　原料空氣經過空氣壓縮機，壓縮至0.8MPa到空氣儲氣罐為PSA制氮系統提供動力氣源。

　?、?壓縮空氣凈化系統

　　壓縮空氣進入干燥機之后進入除塵過濾器后,含塵量≤0.1μm，再經活性炭過濾器除去微量油份，使殘含油量≤0.001ppm。

　?、?空氣緩沖罐、氧氮分離系統：

　　經凈化處理后的壓縮空氣進入空氣緩沖罐,后進入由二個填裝吸附劑的變壓吸附分離系統，即制氮機主機KSZD-200D。潔凈的壓縮空氣由吸附塔底端進入，氣流經空氣擴散器擴散以后，均勻進入吸附塔，進行氧氮吸附分離，然后從出口端流出氮氣。作為產品從上端出口再進入氮氣緩沖罐、調壓閥、流量計輸出，廢氣在消音器端排出.這一產氮過程，之后經均壓和減壓（至常壓），脫除所吸附的雜質組分（主要為氧氣），完成吸附劑的再生。二個吸附塔交替循環操作，連續送入原料空氣，連續產出氮氣。

　?、?氮氣緩沖過濾系統：

　　從制氮機組出來的氮氣最后經氮氣緩沖罐、粉塵精濾器進行緩沖后，確保產出純度≥99.9%、壓力0.1-0.6MPa、流量200Nm3/h、露點≤-40℃等參數穩定的合格氮氣。
