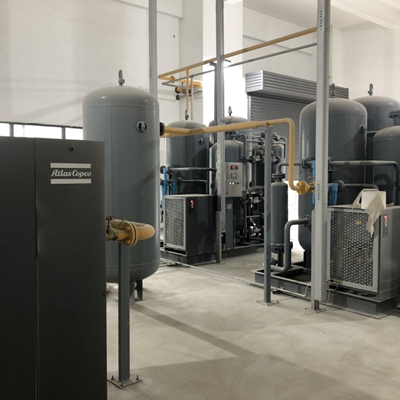

模塊化制氮機技術改進具體實施方式針對試驗整體結構，對其實施例進行說明。

　　模塊化制氮機，包括分子篩固定殼1和導氣管18，分子篩固定殼1內部滑動連接有升降套2，在新分子篩11就位后，將老分子篩11取出，并將升降套2推動復位，復位后在工作分子篩11頂部插入新分子篩11即可完成待命，分子篩固定殼1外側設置有雙向液壓缸27，雙向液壓缸27兩側輸出端皆設置有接合臂10，接到電子壓力滑桿21臨界數據后，開啟雙向液壓缸27，推動接合臂10遠離分子篩11，此時接入座12及固定齒13離開分子篩11，分子篩11及升降套2在重力作用下下降，并在限位凸28及限位臺30的配合下使新的分子篩11落至工位，此時接入座12及固定齒13在雙向液壓缸27的拉動下復位并固定新的分子篩11，即可繼續進行氮氣制造，導氣管18內部滑動連接有滑動管16，導氣管18外側滑動連接有與滑動管16配合的外封滑管23，當滑動管16滑動時外封滑管23隨之滑動，滑動的縫隙被外封滑管23阻擋，從而避免出現漏氣的情況，外封滑管23與導氣管18外側連接有電子壓力滑桿21，通過分子膜15對分子較大的氮氣進行阻擋，由于氮氣被阻擋形成壓力，進一步推動滑動管16，并帶動外封滑管23移動，從而推動電子壓力滑桿21，根據通入空氣的流量與電子壓力滑桿21讀出的壓力及行程數據，可以推算出氮氣的純度。

　　導氣管18內部一端套接有與滑動管16配合的檢測管14，空氣經過分子篩11過濾后，氮氣穿過檢測管14流向滑動管16的分子膜15，導氣管18與滑動管16之間構成有導氣腔24，通過導氣腔24引導氮氣進入出氣管20，滑動管16內部設置有多組分子膜15，當分子篩11老化，過濾效果下降，此時氮氣中夾雜著其他空氣分子，氧氣等多數分子比氮氣分子小，可以穿過分子膜15，進而導致壓力減小，此時滑動管16在電子壓力滑桿21的回壓下縮小開口，使電子壓力滑桿21讀出的壓力及行程數據減少。
